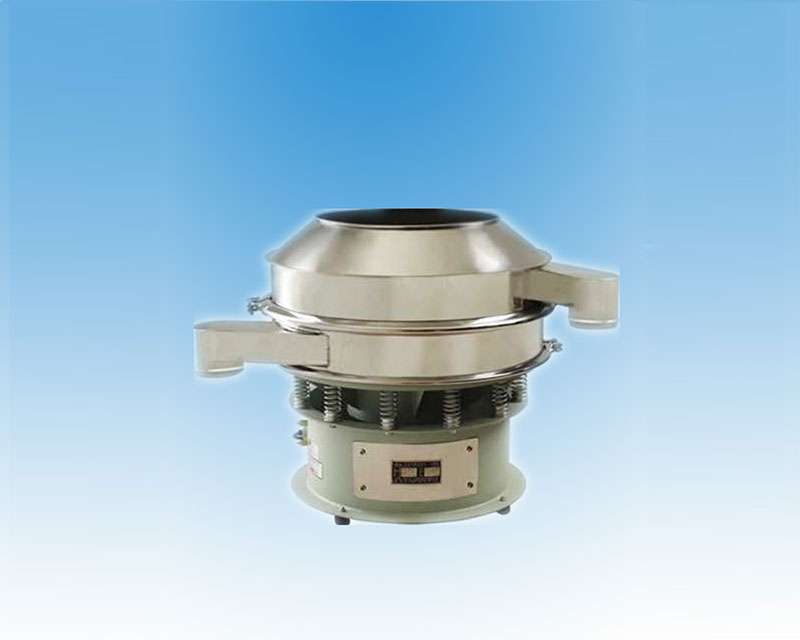

加緣型旋振篩
類 別： 旋振篩
描 述： 加緣型旋振篩概述 加緣型旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。加緣型旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、
加緣型旋振篩概述
加緣型旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。加緣型旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。
加緣型旋振篩特點
☆效率高、設計精巧耐用，任何粉類、粘液均可篩分。
☆換網容易、操作簡單、清洗方便。
☆網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
☆雜質、粗料自動排出，可以連續作業。
加緣型旋振篩適用行業
化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑、活性碳特點
加緣型旋振篩特點
篩分精度高，效率高，任何粉、粒、粘液類皆可適用。
部件無死角，易徹底清洗消毒。新型網架結構，篩網使用壽命長久，換網只需3-5分鐘。
可單層、多層篩網使用。
體積小不占空間，移動方便，出口可以360度任意調整。
與物料接觸部分全部采用不銹鋼制作。
物料自動排出，可連續作業。
全密閉塵不飛揚，液體不泄露，網目不堵塞，篩分可至 500目，過濾可達5μm。
特殊設計的加緣型是大投料量、防止物料飛濺、易于觀測篩網的機型。
加緣型旋振篩的作用與原理

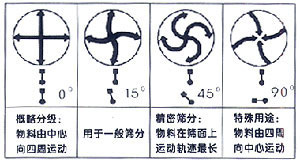

加緣型旋振篩基本原理系借電機軸上下端所安裝的重錘(不平蘅重錘)，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向
加緣型旋振篩使用說明
電機使用說明：
本系列電機滿足下列條件時，能連續輸出額定激振力。
1、振動加速度：不超過7g（g：重力加速度）
2、環境溫度：不超過40℃
3、海拔：不超過1000m
4、電源頻率：50Hz
5、電壓：380V
6、溫升：小于80K（電阻法）
安裝前的準備
1、檢查電機標牌是否與要求相符。
2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。
3、檢查電機各緊固件，謹防松動。
4、檢查電機表面有無損壞、變形。
5、檢查是否轉動靈活，若有異常，應排除。
6、檢查電源，是否缺相，并空載運行5分鐘。
安裝與調整
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
加緣型旋振篩使用與維修
1、本機應裝設電氣保護裝置。
2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。
3、當電機旋轉方向不符合要求時，調整電源相序即可。
4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。
5、本機累計運行1500小時后，應檢查軸承，若有嚴重?fù)p傷時應立即更換。
6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。
加緣型旋振篩日常保養
1、啟動前：
（1）檢查粗網及細網有無破損
（2）每一組束環是否鎖緊
2、啟動時：
（1）注意有無異常雜音
（2）電流是否穩定
（3）振動有無異狀
3、使用后：每次使用完畢即清理干凈.
定期保養
定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
加緣型旋振篩技術參數
型號 | 功率 | 有效直徑 | 外形尺寸 | 篩面層數 |
LX 400 —1S | 0.18 | Φ400mm | 580×580×560 | 1 |
LX 600 —1S | 0.25 | Φ600 mm | 800×800×680 | 1 |
LX 800 —1S | 0.55 | Φ800mm | 900×900×780 | 1 |
LX 1000 —1S | 0.75 | Φ970mm | 1160×1160×880 | 1 |
LX 1200 —1S | 1.1 | Φ1170mm | 1360×1360×980 | 1 |
LX 1500 —1S | 1.5 | Φ1470mm | 1850×1850×1130 | 1 |
LX 1800 —1S | 3.0 | Φ1770mm | 2200×2200×1360 | 1 |

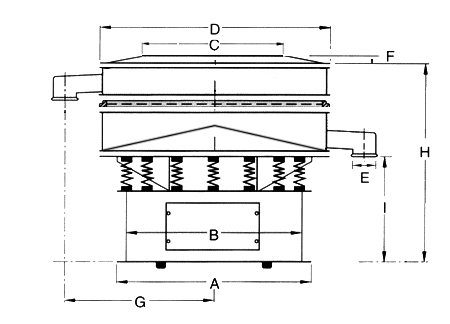

加緣型旋振篩標準尺寸圖表
型號 | A | B | C | D | E | F | G | H | I |
LX 400 —1S | 350 | 270 | 150 | 400 | 110 | 60 | 280 | 530 | 320 |
LX 600 —1S | 520 | 440 | 150 | 600 | 110 | 80 | 410 | 550 | 340 |
LX 800 —1S | 680 | 580 | 200 | 800 | 140 | 90 | 530 | 690 | 420 |
LX 1000 —1S | 800 | 700 | 250 | 970 | 150 | 100 | 620 | 755 | 480 |
LX 1200 —1S | 980 | 860 | 250 | 1170 | 170 | 120 | 720 | 825 | 500 |
LX 1500 —1S | 1180 | 1060 | 280 | 1470 | 180 | 130 | 880 | 885 | 530 |
LX 1800 —1S | 1500 | 1360 | 350 | 1770 | 220 | 130 | 1110 | 1030 | 530 |

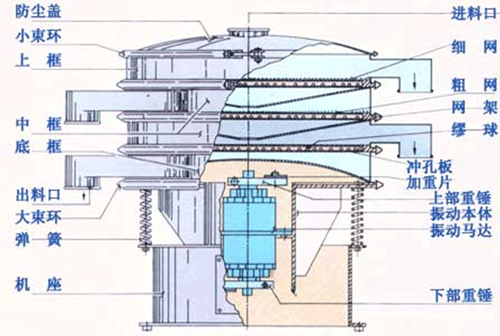

旋振篩一般結構圖

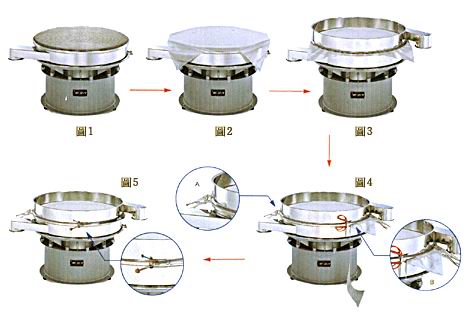

旋振篩子母網分離式網架換網圖解

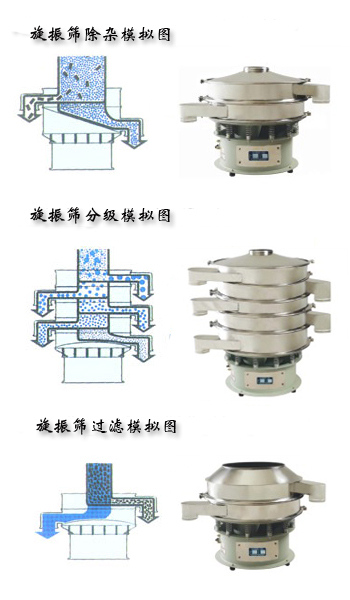

加緣型旋振篩篩分過濾示意圖
影響加緣型旋振篩篩分的因素
①粒徑范圍適宜，物料的粒度越接近于分界直徑時越不易分離；
②物料中含濕量增加，黏性增加，易成團或堵塞篩孔；
③粒子的形狀、密度小、物料不易過篩；
④篩分裝置的參數
